什么是泛半导体？
需要增透减反技术可以联系我们上海工厂18917106313
上海卷柔新技术光电有限公司是一家专业研发生产光学仪器及其零配件的高科技企业，公司2005年成立在上海闵行零号湾创业园区，专业的光电镀膜公司，技术背景依托中国科学院，卷柔产品主要涉及光学仪器及其零配件的研发和加工；光学透镜、反射镜、棱镜，平板显示，安防监控等光学镀膜产品的开发和生产，为全球客户提供上等的产品和服务。
一.泛半导体的定义与原理：

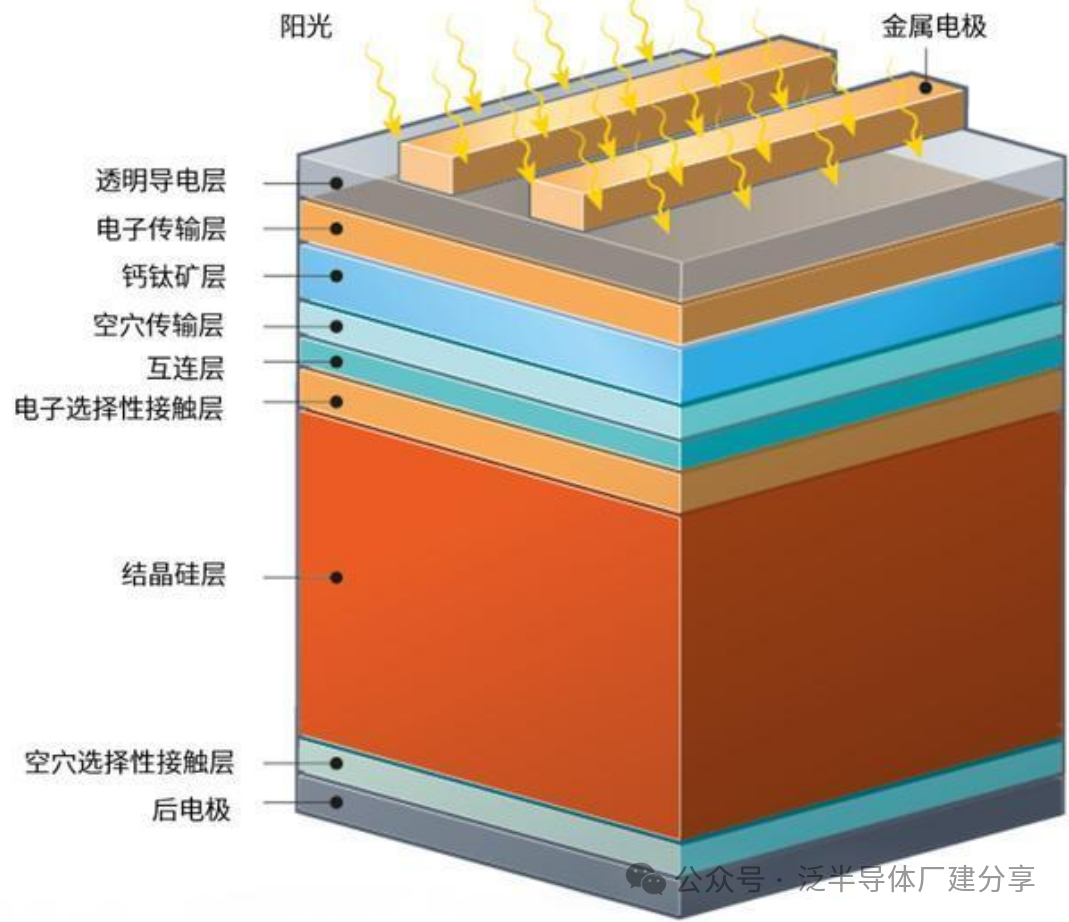

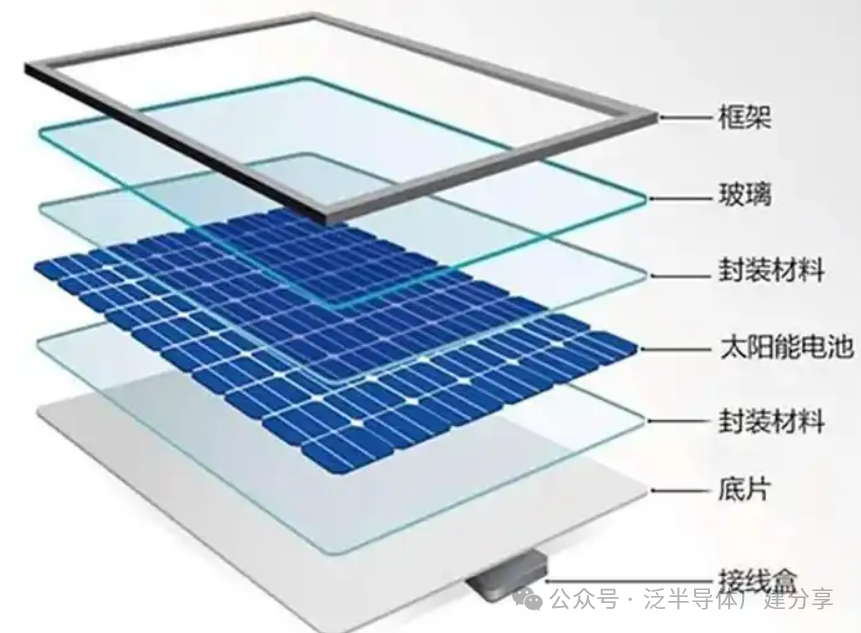

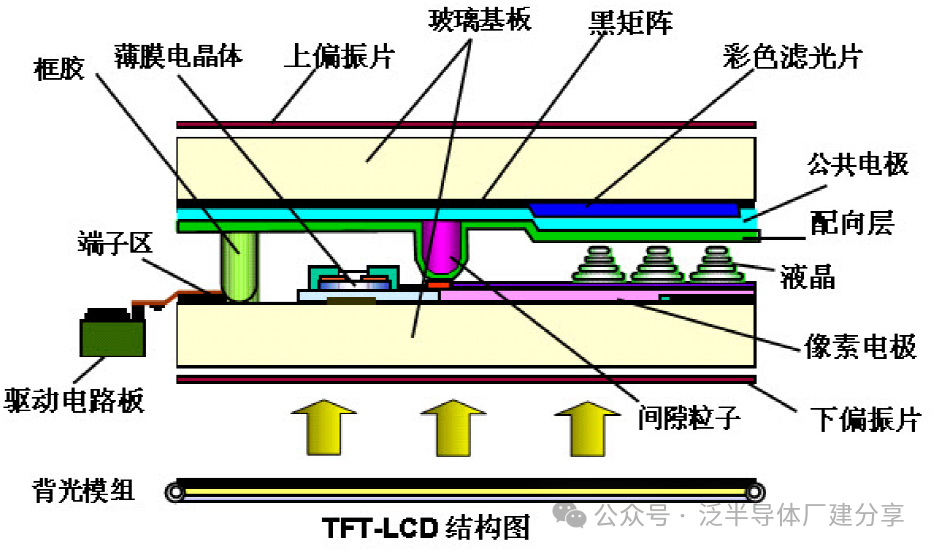

泛半导体（Pan-Semiconductor），是指包括半导体及显示行业等在内的，与半导体技术和应用密切相关的一系列产业集合，涵盖了从半导体材料、设备制造到芯片设计、制造、封装测试，再到显示面板、光伏等多个领域 . 具体可细分如下： 包括集成电路，如逻辑芯片、存储芯片等；分立器件，如二极管、三极管等；光电子器件，如发光二极管、激光二极管等；传感器，如压力传感器、温度传感器等的制造. 半导体是构成各种电子器件的基础材料，在集成电路、分立器件、光电子器件及传感器等核心半导体领域中，通过对半导体材料进行掺杂、光刻、蚀刻等工艺处理，能够**地控制其导电性能，从而制造出具有不同功能和特性的电子元件，如逻辑芯片、存储芯片、二极管、三极管、发光二极管、激光二极管、压力传感器、温度传感器等，这些元件是现代电子设备运行的关键部件. 半导体核心领域的技术发展不断推动着整个电子信息产业的进步。例如，随着芯片制造工艺的不断演进，从微米级到纳米级，甚至更小的制程技术，使得芯片的性能不断提升，功耗不断降低，从而为计算机、通信、消费电子等众多领域的发展提供了强大的动力，推动了电子产品向更小、更快、更强的方向发展. 半导体核心领域涵盖了从芯片设计、晶圆制造到封装测试等完整的产业链环节，这些环节相互依存、协同发展，共同构成了现代半导体产业的核心架构。其中，芯片设计是产业的“大脑”，决定了芯片的功能和性能；晶圆制造则是将设计转化为实际产品的关键过程，需要高精度的工艺和设备；封装测试则是确保芯片质量和可靠性的重要保障，通过封装和测试，芯片才能*终应用于各种电子设备中. 包含 OLED/LCD 显示、mini/micro 新型显示等，如液晶面板、有机发光二极管面板的生产. 半导体工艺和技术的进步对显示产品的性能提升起到了关键作用。在显示面板的制造中，薄膜晶体管（TFT）等半导体器件被广泛应用于控制像素的显示，其性能的优劣直接影响到显示画面的清晰度、色彩表现和响应速度等指标。随着半导体制造工艺的不断微缩，如TFT的制程从微米级向纳米级迈进，使得显示面板能够实现更高的分辨率、更快的刷新率和更低的功耗，为消费者带来了更好的视觉体验. 以常见的液晶显示面板（LCD）为例，它的显示机理基于液晶分子的光学特性和晶体管的电场控制，这都运用了半导体核心技术。同样LCD 面板由两片玻璃基板和夹在中间的液晶层组成。液晶分子具有特殊的排列方式，当没有电场作用时，液晶分子会按照一定的方向排列，使得光线能够透过液晶层。而当施加电场时，液晶分子的排列方向会发生改变，使液晶分子发生偏转，从而改变光线的偏极性，再利用偏光片决定像素的明暗状态。彩色滤光片每个像素包含红蓝绿三基色，这些发出红蓝绿色彩的画素便构成了面板上的影像画面。通过控制电场的强度和方向，可以**地控制每个像素点的光线透过情况，从而实现基本图像和信息的显示。 同时，从传统的液晶显示器（LCD）到有机发光二极管显示器（OLED），再到新兴的微型发光二极管显示器（Micro LED）等，都需要大量的半导体芯片或集成电路来驱动和控制。例如，显示驱动芯片（DDI）是控制显示面板像素显示的核心芯片，其性能和功能的不断提升对于实现高分辨率、高刷新率和高色彩精度的显示效果至关重要。此外，随着显示技术的发展，如智能电视、智能手机、平板电脑等显示设备对半导体芯片的集成度和性能要求也越来越高，从而推动了半导体产业的发展. 涵盖太阳能硅片、太阳能电池片、太阳能组件的研发生产。 光伏产业的核心是利用半导体的光电效应将太阳能转化为电能。当太阳光照射到半导体材料上时，光子的能量被半导体吸收，使得半导体中的电子从价带跃迁到导带，形成电流，从而实现了光电转换。常见的光伏材料如硅、砷化镓等都是半导体材料，通过对这些材料进行掺杂、制备等工艺处理，能够提高其光电转换效率，降低成本，推动光伏产业的发展. 在太阳能电池的制造过程中，采用类似于半导体芯片制造的光刻、蚀刻、扩散等工艺，可以**地控制电池的结构和性能，提高电池的光电转换效率和稳定性。此外，半导体材料的研发和应用也为光伏产业带来了新的发展机遇，如新型的钙钛矿半导体材料具有较高的光电转换效率和较低的成本，有望成为未来光伏产业的重要发展方向之一.
